概述

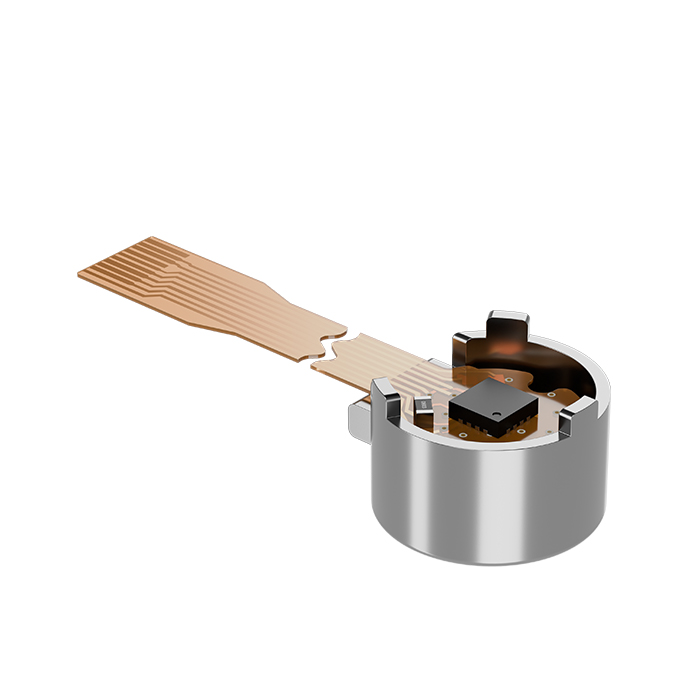

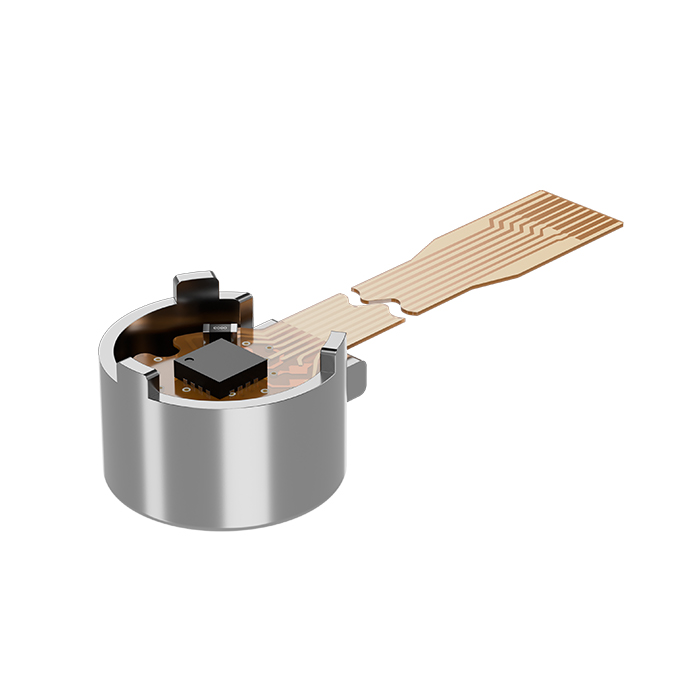

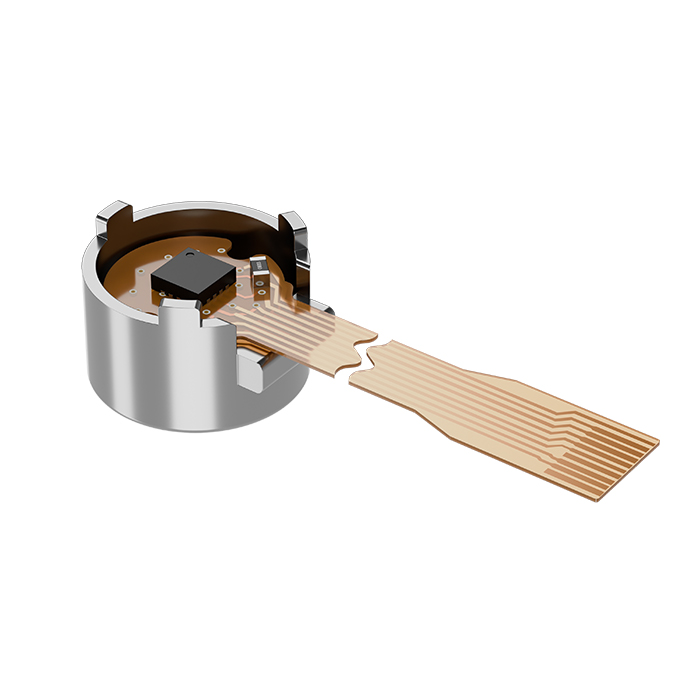

Φ12mm 編碼器
型號：CB-ST-12
每旋轉一周的脈沖數：1~1024
編碼器通道：2～3
輸出波形：方波: 差分ABZ/UVW 單端ABZ
工作電流，典型值（mA）：10
工作電壓（V）：3.3~5
最高轉速：55000
產品參數
| 技術參數 | ||
|---|---|---|
| 每旋轉一周的脈沖數 | N | 1～1024 |
| 輸出信號 | 方波 | 差分ABZ/UVW |
| 單端ABZ | ||
| 電源電壓 | UDD | 3.3~5 V |
| 工作電流，典型值 | IDD | 10mA |
| 索引脈沖寬度 | P0 | 180 ±45° |
| A、B通道相位差 | Φ | 90 ±45° |
| 工作溫度范圍 | ﹣40~125℃ | |
| 精度 | ±1 | |
| 滯后角 | 0.088 °m | |

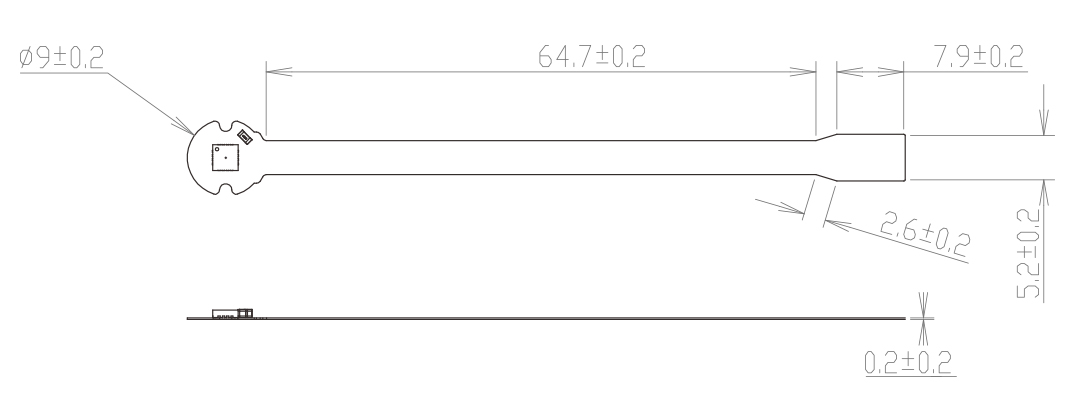

技術插圖
采集卡接口定義
驅動器接口定義
查看詳情
資料下載
Φ12mm 編碼器規格書
