概述

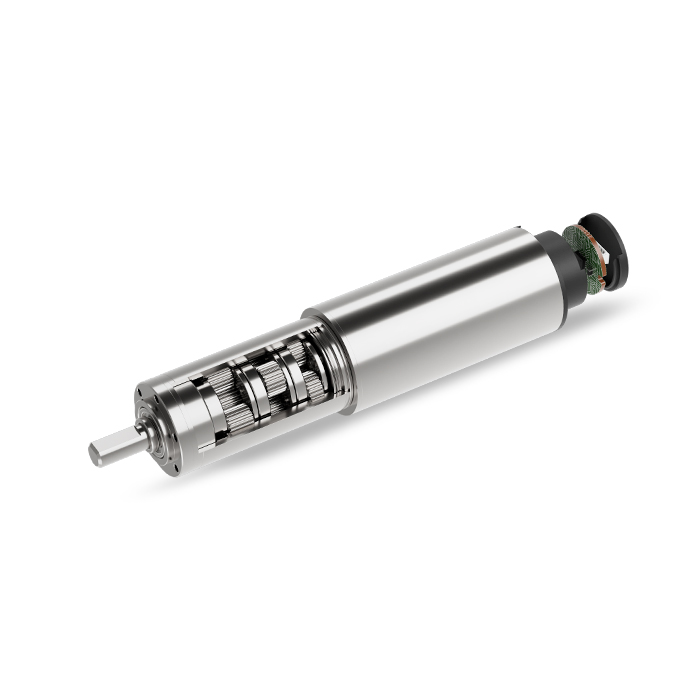

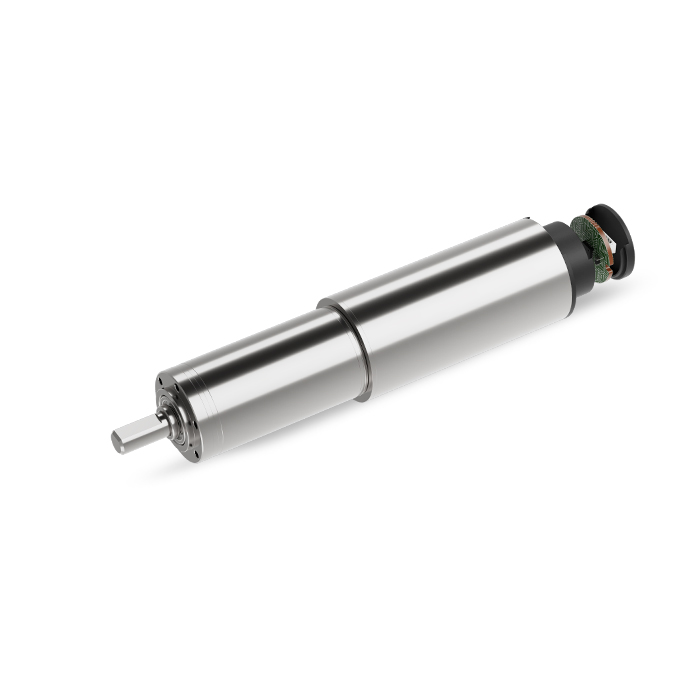

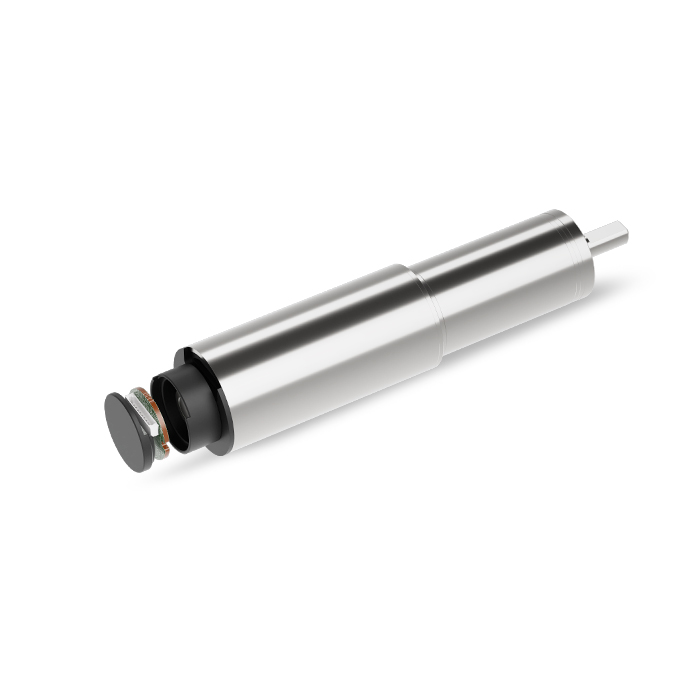

Φ19mm 行星減速箱（SMD系列）
型號：ZWSMD019019
直徑：19
長度：29.9~41
最大傳輸功率（W） ：15
最大連續轉矩（Nm）：2
最高連續輸入轉速：14000
環境溫度（℃) ：-30~+100
輸出端軸承：滾珠軸承
* 該齒輪箱可根據客戶要求定制，并與對應電機整體出售。
減速箱技術數據
| 級數 | 2 | 3 | 4 |
| 減速比 | 16,21, 26,28, 35 | 62,83, 103,111, 138,150, 172,186,? 231 | 243,326,406, 439,546,590, 679,734,794, 913,987,1135, 1227,1526 |
| 最大傳連續輸功率（W） | 15 | 7 | 2 |
| 最大瞬時傳輸功率（W） | 19 | 9 | 3 |
| 最大連續轉矩(Nm) | 0.9 | 1.6 | 2 |
| 最大瞬時轉矩(Nm) | 1.15 | 2 | 2.5 |
| 最高連續輸入轉速 | 10000 | 12000 | 14000 |
| 最高瞬時輸入轉速 | 12500 | 15000 | 17500 |
| 最大效率(%) | 80 | 70 | 60 |
| 空載平均空回(°) | 0.7 | 0.7 | 0.7 |
| 最大軸向動態載荷（N） | 40 | 40 | 40 |
| 最大徑向載荷（離法蘭4mm處）(N) | 100 | 120 | 120 |
| 齒輪箱長度L1(mm) | 29.9 | 37 | 41 |
| 重量（G） | 40.2 | 60.2 | 62.2 |
推薦型號
| 型號 | 額定電壓 (V) |
空載數據 | 負載數據 | 總長 | 齒輪箱額定容許力矩(NM) | 齒輪箱瞬間容許力矩(NM) | 減速比 | 減速箱長 L1(mm) | |||
| 空載轉速 | 空載電流（mA max） | 負載 轉速 |
負載 電流（A Max） |
轉矩（N.M） | |||||||
| ZWSMD019019-16 | 12 | 513 | 200 | 331 | 1.5 | 0.126 | 60.9 | 0.9 | 1.15 | 16 | 29.9 |
| ZWSMD019019-21 | 12 | 390 | 200 | 252 | 1.5 | 0.165 | 21 | ||||
| ZWSMD019019-26 | 12 | 315 | 200 | 204 | 1.5 | 0.204 | 26 | ||||
| ZWSMD019019-28 | 12 | 293 | 200 | 189 | 1.5 | 0.220 | 28 | ||||
| ZWSMD019019-35 | 12 | 234 | 200 | 151 | 1.5 | 0.275 | 35 | ||||
| ZWSMD019019-44 | 12 | 186 | 200 | 120 | 1.5 | 0.345 | 44 | ||||
| ZWSMD019019-62 | 12 | 132 | 250 | 85 | 1.6 | 0.426 | 68 | 1.6 | 2 | 62 | 37 |
| ZWSMD019019-83 | 12 | 99 | 250 | 64 | 1.6 | 0.570 | 83 | ||||
| ZWSMD019019-103 | 12 | 80 | 250 | 51 | 1.6 | 0.707 | 103 | ||||
| ZWSMD019019-111 | 12 | 74 | 250 | 48 | 1.6 | 0.762 | 111 | ||||
| ZWSMD019019-138 | 12 | 59 | 250 | 38 | 1.6 | 0.948 | 138 | ||||
| ZWSMD019019-150 | 12 | 55 | 250 | 35 | 1.6 | 1.030 | 150 | ||||
| ZWSMD019019-172 | 12 | 48 | 250 | 31 | 1.6 | 1.181 | 172 | ||||
| ZWSMD019019-186 | 12 | 44 | 250 | 28 | 1.6 | 1.277 | 186 | ||||
| ZWSMD019019-231 | 12 | 35 | 250 | 23 | 1.6 | 1.586 | 231 | ||||
| ZWSMD019019-243 | 12 | 34 | 250 | 22 | 1.6 | 1.600 | 243 | ||||
| ZWSMD019019-326 | 12 | 25 | 300 | 16 | 1.7 | 2.500 | 72 | 2 | 2.5 | 326 | 41 |
| ZWSMD019019-406 | 12 | 20 | 300 | 13 | 1.7 | 2.500 | 406 | ||||
| ZWSMD019019-439 | 12 | 19 | 300 | 12 | 1.7 | 2.500 | 439 | ||||
| ZWSMD019019-546 | 12 | 15 | 300 | 10 | 1.7 | 2.500 | 546 | ||||
| ZWSMD019019-590 | 12 | 14 | 300 | 9 | 1.7 | 2.500 | 590 | ||||
| ZWSMD019019-679 | 12 | 12 | 300 | 8 | 1.7 | 2.500 | 679 | ||||
| ZWSMD019019-734 | 12 | 11 | 300 | 7 | 1.7 | 2.500 | 734 | ||||
| ZWSMD019019-794 | 12 | 10 | 300 | 7 | 1.7 | 2.500 | 794 | ||||
| ZWSMD019019-913 | 12 | 9 | 300 | 6 | 1.7 | 2.500 | 913 | ||||
| ZWSMD019019-987 | 12 | 8 | 300 | 5 | 1.7 | 2.500 | 987 | ||||
| ZWSMD019019-1135 | 12 | 7 | 300 | 5 | 1.7 | 2.500 | 1135 | ||||
| ZWSMD019019-1227 | 12 | 7 | 300 | 4 | 1.7 | 2.500 | 1227 | ||||
| ZWSMD019019-1526 | 12 | 5 | 300 | 3 | 1.7 | 2.500 | 1526 | ||||
*注：以上具體參數可根據客戶要求定制。

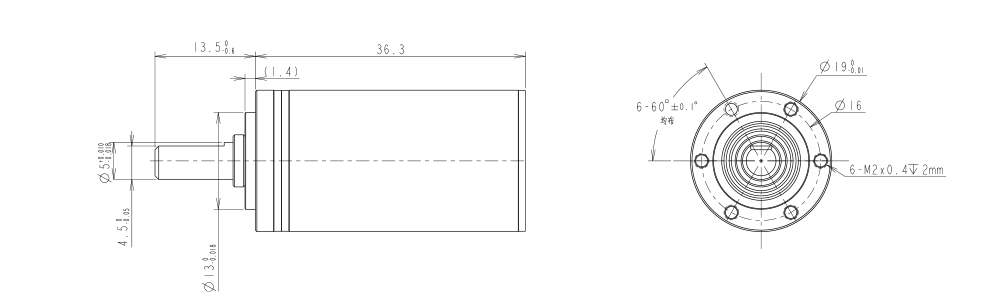

設計圖紙
查看詳情
資料下載
Φ19mm 行星減速箱（SMD系列）規格書
