概述
Φ26mm 行星減速箱（SMD系列）
型號：ZWSMD026026
直徑：26
長度：35.9~52.4
最大傳輸功率（W） ：60
最大連續轉矩（Nm）：6.3
最高連續輸入轉速：10000
環境溫度（℃) ：-30~+85
輸出端軸承：滾珠軸承
* 該齒輪箱可根據客戶要求定制，并與對應電機整體出售。
減速箱技術數據
| 級數 | 2 | 3 | 4 |
| 減速比 | 16,21,26,28,35 | 62,83, 103,111, 138,150, 172,186, 231 | 243,326,406, 439,546,590, 679,734,794, 913,987,1135,1227,1526 |
| 最大傳連續輸功率（W） | 60 | 30 | 15 |
| 最大瞬時傳輸功率（W） | 75 | 40 | 20 |
| 最大連續轉矩(Nm) | 3 | 5 | 6.3 |
| 最大瞬時轉矩(Nm) | 4 | 7 | 8 |
| 最高連續輸入轉速 | 7000 | 8000 | 10000 |
| 最高瞬時輸入轉速 | 8750 | 10000 | 12500 |
| 最大效率(%) | 92 | 90 | 87 |
| 空載平均空回(°) | 0.5 | 0.5 | 0.5 |
| 最大軸向動態載荷（N） | 110 | 110 | 110 |
| 最大徑向載荷（離法蘭4mm處）(N) | 180 | 180 | 180 |
| 齒輪箱長度L1(mm) | 35.9 | 44.9 | 52.4 |
| 重量（G） | 120 | 132 | 145 |
推薦型號
| 型號 | 額定電壓 (V) |
空載數據 | 負載數據 | 總長 (mm) |
齒輪箱額定容許力矩 (NM) |
齒輪箱瞬間容許力矩 (NM) |
減速比 | 減速箱長L1 (mm) |
|||
| 空載轉速 （rpm） |
空載電流 （mA max） |
負載轉速 （rpm） |
負載電流 （mA Max） |
轉矩 （NM） |
|||||||
| ZWSMD026026-16 | 24 | 813 | 460 | 747 | 3000 | 0.30 | 88.9 | 3 | 4 | 16 | 35.9 |
| ZWSMD026026-21 | 24 | 619 | 460 | 569 | 3000 | 0.40 | 88.9 | 3 | 4 | 21 | 35.9 |
| ZWSMD026026-26 | 24 | 500 | 460 | 460 | 3000 | 0.50 | 88.9 | 3 | 4 | 26 | 35.9 |
| ZWSMD026026-28 | 24 | 464 | 460 | 427 | 3000 | 0.50 | 88.9 | 3 | 4 | 28 | 35.9 |
| ZWSMD026026-35 | 24 | 371 | 460 | 341 | 3000 | 0.60 | 88.9 | 3 | 4 | 35 | 35.9 |
| ZWSMD026026-62 | 24 | 210 | 580 | 193 | 3500 | 1.10 | 97.9 | 5 | 7 | 62 | 44.9 |
| ZWSMD026026-83 | 24 | 157 | 580 | 144 | 3500 | 1.50 | 97.9 | 5 | 7 | 83 | 44.9 |
| ZWSMD026026-103 | 24 | 126 | 580 | 116 | 3500 | 1.90 | 97.9 | 5 | 7 | 103 | 44.9 |
| ZWSMD026026-111 | 24 | 117 | 580 | 108 | 3500 | 2.00 | 97.9 | 5 | 7 | 111 | 44.9 |
| ZWSMD026026-138 | 24 | 94 | 580 | 87 | 3500 | 2.50 | 97.9 | 5 | 7 | 138 | 44.9 |
| ZWSMD026026-150 | 24 | 87 | 580 | 80 | 3500 | 2.70 | 97.9 | 5 | 7 | 150 | 44.9 |
| ZWSMD026026-172 | 24 | 76 | 580 | 69 | 3500 | 3.10 | 97.9 | 5 | 7 | 172 | 44.9 |
| ZWSMD026026-186 | 24 | 70 | 580 | 64 | 3500 | 3.30 | 97.9 | 5 | 7 | 186 | 44.9 |
| ZWSMD026026-231 | 24 | 56 | 580 | 52 | 3500 | 4.20 | 97.9 | 5 | 7 | 231 | 44.9 |
| ZWSMD026026-243 | 24 | 53 | 700 | 49 | 4000 | 4.20 | 105.4 | 6.3 | 8 | 243 | 52.4 |
| ZWSMD026026-326 | 24 | 40 | 700 | 37 | 4000 | 5.70 | 105.4 | 6.3 | 8 | 326 | 52.4 |
| ZWSMD026026-406 | 24 | 32 | 700 | 29 | 4000 | 7.10 | 105.4 | 6.3 | 8 | 406 | 52.4 |
| ZWSMD026026-439 | 24 | 30 | 700 | 27 | 4000 | 7.60 | 105.4 | 6.3 | 8 | 439 | 52.4 |
| ZWSMD026026-546 | 24 | 24 | 700 | 22 | 4000 | 9.50 | 105.4 | 6.3 | 8 | 546 | 52.4 |
| ZWSMD026026-590 | 24 | 22 | 700 | 20 | 4000 | 10.30 | 105.4 | 6.3 | 8 | 590 | 52.4 |
| ZWSMD026026-679 | 24 | 19 | 700 | 18 | 4000 | 11.80 | 105.4 | 6.3 | 8 | 679 | 52.4 |
| ZWSMD026026-734 | 24 | 18 | 700 | 16 | 4000 | 12.80 | 105.4 | 6.3 | 8 | 734 | 52.4 |
| ZWSMD026026-794 | 24 | 16 | 700 | 15 | 4000 | 13.80 | 105.4 | 6.3 | 8 | 794 | 52.4 |
| ZWSMD026026-913 | 24 | 14 | 700 | 13 | 4000 | 15.90 | 105.4 | 6.3 | 8 | 913 | 52.4 |
| ZWSMD026026-987 | 24 | 13 | 700 | 12 | 4000 | 17.20 | 105.4 | 6.3 | 8 | 987 | 52.4 |
| ZWSMD026026-1135 | 24 | 11 | 700 | 11 | 4000 | 19.70 | 105.4 | 6.3 | 8 | 1135 | 52.4 |
| ZWSMD026026-1227 | 24 | 11 | 700 | 10 | 4000 | 21.30 | 105.4 | 6.3 | 8 | 1227 | 52.4 |
| ZWSMD026026-1526 | 24 | 9 | 700 | 8 | 4000 | 26.60 | 105.4 | 6.3 | 8 | 1526 | 52.4 |
*注：以上具體參數可根據客戶要求定制。

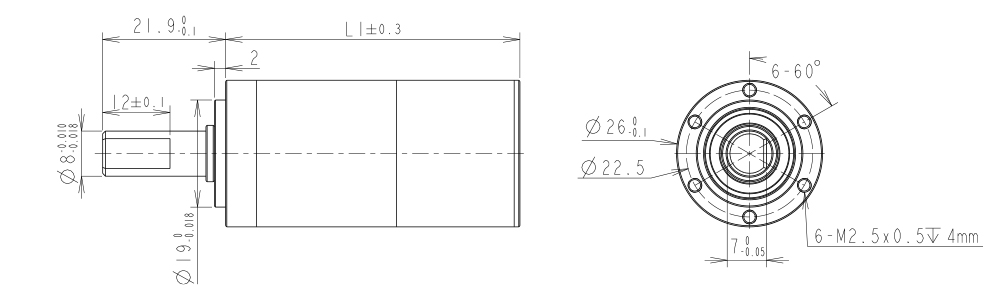

設計圖紙
查看詳情
資料下載
Φ26mm 行星減速箱（SMD系列）規格書
