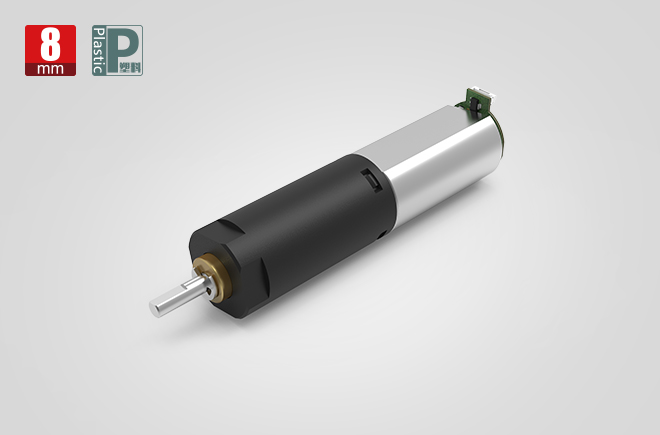

8MM減速齒輪箱
外徑：8mm
材質：塑料
旋轉方向：cw&ccw
齒輪箱回程差：≤3°
軸承：含油軸承;滾動軸承
軸向竄動：≤0.3mm(含油軸承);≤0.2mm(滾動軸承)
輸出軸徑向負載：≤0.8N(含油軸承);≤5N(滾動軸承)
工作溫度：-20……+85℃
產品參數
齒輪箱參數
| 齒輪級數 | 1 | 2 | 3 | 4 |
| 減速比 | 4/5 | 13/19/28 | 47/69/102/152 | 168/249/369/546/809 |
| 最大容許扭力(gf.cm) | 50 | 100 | 200 | 400 |
| 瞬間容許力矩(gf.cm) | 200 | 300 | 600 | 900 |
| 齒輪箱效率 | 85 | 73 | 65 | 58 |
| 長度 | 8.6 | 11.3 | 14 | 16.7 |
馬達規格參數
| 馬達(可選擇) | 直流有刷電機、直流無刷電機、步進電機 |
| 電壓(可選擇) | 3-12V |
| 輸入速度 | ≤30000rpm |
| 電流 | 150mA max |
齒輪級數：1
- 驅動比
- 4/5
- 最大容許扭力(gf.cm)
- 50
﹀
- 瞬間容許力矩(gf.cm):
- 200
- 齒輪箱效率
- 85
- 長度
- 8.6
齒輪級數：2
- 驅動比
- 13/19/28
- 最大容許扭力(gf.cm)
- 100
﹀
- 瞬間容許力矩(gf.cm):
- 300
- 齒輪箱效率
- 73
- 長度
- 11.3
齒輪級數：3
- 驅動比
- 47/69/102/152
- 最大容許扭力(gf.cm)
- 200
﹀
- 瞬間容許力矩(gf.cm):
- 600
- 齒輪箱效率
- 65
- 長度
- 14
齒輪級數：4
- 驅動比
- 168/249/369/546/809
- 最大容許扭力(gf.cm)
- 400
﹀
- 瞬間容許力矩(gf.cm):
- 900
- 齒輪箱效率
- 58
- 長度
- 16.7
馬達規格參數
| 馬達(可選擇) | 直流有刷電機 |
| 電壓(可選擇) | 3-12V |
| 輸入速度 | ≤30000rpm |
| 電流 | 150mA max |

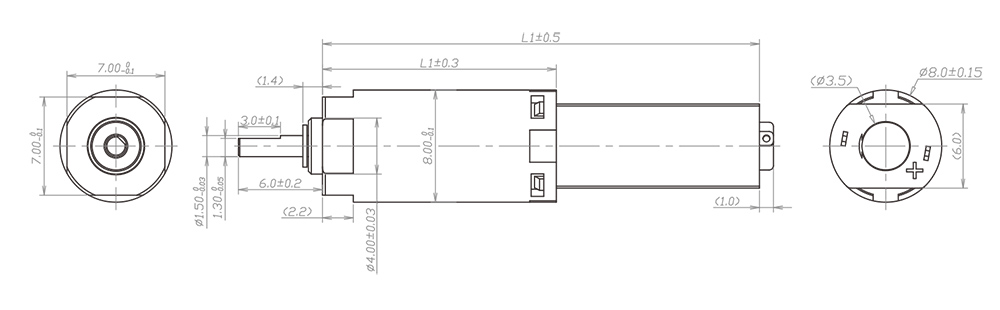

技術插圖
推薦產品
型號
ZWPD008008-4
ZWPD008008-5
ZWPD008008-13
ZWPD008008-19
ZWPD008008-28
ZWPD008008-47
ZWPD008008-69
ZWPD008008-102
ZWPD008008-152
ZWPD008008-168
ZWPD008008-249
ZWPD008008-369
ZWPD008008-546
ZWPD008008-809
額定轉速
2083
1406
579
391
264
161
109
73
49
45
30
20
14
9
最高轉速
8333
5625
2315
1563
1055
643
434
293
198
179
121
81
55
37
額定容許力矩(gf.cm)
50
50
100
100
100
200
200
200
200
400
400
400
400
400
瞬間容許力矩(gf.cm)
200
200
300
300
300
600
600
600
600
900
900
900
900
900
減速比
3.6
5.3
13.0
19.2
28.4
46.7
69.1
102.4
151.7
168.0
248.8
368.6
546.1
809.1
減速箱長L1(mm)
8.6
11.3
14
16.7
總長L(mm)
23.1
25.8
28.5
31.2
ZWPD008008-4
- 額定轉速:
- 2083
- 最高轉速:
- 8333
﹀
- 額定容許力矩(gf.cm):
- 50
- 瞬間容許力矩(gf.cm):
- 200
- 減速比:
- 3.6
- 減速箱長L1(mm):
- 8.6
- 總長L(mm):
- 23.1
ZWPD008008-5
- 額定轉速:
- 1406
- 最高轉速:
- 5625
﹀
- 額定容許力矩(gf.cm):
- 50
- 瞬間容許力矩(gf.cm):
- 200
- 減速比:
- 5.3
- 減速箱長L1(mm):
- 8.6
- 總長L(mm):
- 23.1
ZWPD008008-13
- 額定轉速:
- 579
- 最高轉速:
- 2315
﹀
- 額定容許力矩(gf.cm):
- 100
- 瞬間容許力矩(gf.cm):
- 300
- 減速比:
- 13.0
- 減速箱長L1(mm):
- 11.3
- 總長L(mm):
- 25.8
ZWPD008008-19
- 額定轉速:
- 391
- 最高轉速:
- 1563
﹀
- 額定容許力矩(gf.cm):
- 100
- 瞬間容許力矩(gf.cm):
- 300
- 減速比:
- 19.2
- 減速箱長L1(mm):
- 11.3
- 總長L(mm):
- 25.8
ZWPD008008-28
- 額定轉速:
- 264
- 最高轉速:
- 1055
﹀
- 額定容許力矩(gf.cm):
- 100
- 瞬間容許力矩(gf.cm):
- 300
- 減速比:
- 28.4
- 減速箱長L1(mm):
- 11.3
- 總長L(mm):
- 25.8
ZWPD008008-47
- 額定轉速:
- 161
- 最高轉速:
- 643
﹀
- 額定容許力矩(gf.cm):
- 200
- 瞬間容許力矩(gf.cm):
- 600
- 減速比:
- 46.7
- 減速箱長L1(mm):
- 14
- 總長L(mm):
- 28.5
ZWPD008008-69
- 額定轉速:
- 109
- 最高轉速:
- 434
﹀
- 額定容許力矩(gf.cm):
- 200
- 瞬間容許力矩(gf.cm):
- 600
- 減速比:
- 69.1
- 減速箱長L1(mm):
- 14
- 總長L(mm):
- 28.5
ZWPD008008-102
- 額定轉速:
- 73
- 最高轉速:
- 293
﹀
- 額定容許力矩(gf.cm):
- 200
- 瞬間容許力矩(gf.cm):
- 600
- 減速比:
- 102.4
- 減速箱長L1(mm):
- 14
- 總長L(mm):
- 28.5
ZWPD008008-152
- 額定轉速:
- 49
- 最高轉速:
- 198
﹀
- 額定容許力矩(gf.cm):
- 200
- 瞬間容許力矩(gf.cm):
- 600
- 減速比:
- 151.7
- 減速箱長L1(mm):
- 14
- 總長L(mm):
- 28.5
ZWPD008008-168
- 額定轉速:
- 45
- 最高轉速:
- 179
﹀
- 額定容許力矩(gf.cm):
- 400
- 瞬間容許力矩(gf.cm):
- 900
- 減速比:
- 168.0
- 減速箱長L1(mm):
- 16.7
- 總長L(mm):
- 31.2
ZWPD008008-249
- 額定轉速:
- 30
- 最高轉速:
- 121
﹀
- 額定容許力矩(gf.cm):
- 400
- 瞬間容許力矩(gf.cm):
- 900
- 減速比:
- 248.8
- 減速箱長L1(mm):
- 16.7
- 總長L(mm):
- 31.2
ZWPD008008-369
- 額定轉速:
- 20
- 最高轉速:
- 81
﹀
- 額定容許力矩(gf.cm):
- 400
- 瞬間容許力矩(gf.cm):
- 900
- 減速比:
- 368.6
- 減速箱長L1(mm):
- 16.7
- 總長L(mm):
- 31.2
ZWPD008008-546
- 額定轉速:
- 14
- 最高轉速:
- 55
﹀
- 額定容許力矩(gf.cm):
- 400
- 瞬間容許力矩(gf.cm):
- 900
- 減速比:
- 546.1
- 減速箱長L1(mm):
- 16.7
- 總長L(mm):
- 31.2
ZWPD008008-809
- 額定轉速:
- 9
- 最高轉速:
- 37
﹀
- 額定容許力矩(gf.cm):
- 400
- 瞬間容許力矩(gf.cm):
- 900
- 減速比:
- 809.1
- 減速箱長L1(mm):
- 16.7
- 總長L(mm):
- 31.2
*以上規格數據僅供參考，如有修改恕不另行通知。
* The above specifications are subject to change without prior notice.
8MM減速齒輪箱參數
8MM減速齒輪箱應用
-
游戲手柄應用
